DIN 6796 - 2009 螺栓连接件用锥形弹簧垫圈

DIN 6796 - 2009 螺栓连接件用锥形弹簧垫圈

对应标准: DIN 6796-2009 螺栓连接件用锥形弹簧垫圈

详细介绍

对应标准数据参考

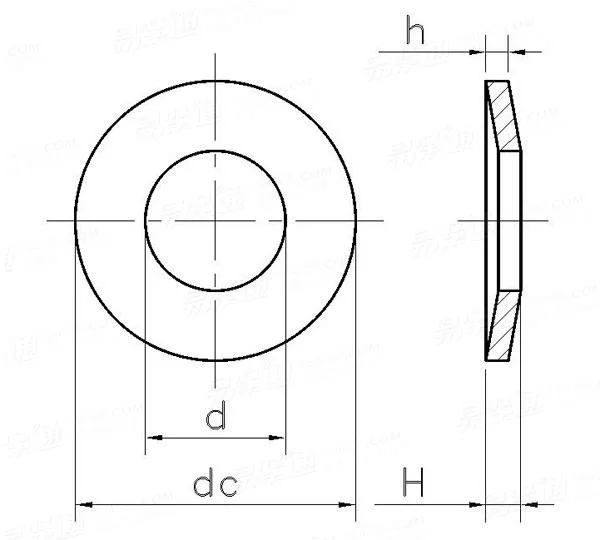

DIN 6796-2009 螺栓连接件用锥形弹簧垫圈
Conical Spring Washers for Bolted Connections
DIN 6796-2009 螺栓连接件用锥形弹簧垫圈

尺寸单位: 毫米(mm)
使用在
M2 M2.5 M3 M3.5 M4 M5 M6 M7 M8 M10
d 最小值=公称 (H14)
最大值
dc 最大值=公称 (h14)
最小值
h
H 最大值
最小值
千件重(钢制)≈kg
2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
2.45 2.95 3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
5 6 7 8 9 11 14 17 18 23
4.7 5.7 6.64 7.64 8.64 10.57 13.57 16.57 17.57 22.48
0.4 0.5 0.6 0.8 1 1.2 1.5 1.75 2 2.5
0.6 0.72 0.85 1.06 1.3 1.55 2 2.3 2.6 3.2
0.5 0.61 0.72 0.92 1.12 1.35 1.7 2 2.24 2.8
0.05 0.09 0.14 0.25 0.38 0.69 1.43 2.53 3.13 6.45
使用在
M12 M14 M16 M18 M20 M22 M24 M27 M30
d 最小值=公称 (H14)
最大值
dc 最大值=公称 (h14)
最小值
h
H 最大值
最小值
千件重(钢制)≈kg
13 15 17 19 21 23 25 28 31
13.43 15.43 17.43 19.52 21.52 23.52 25.52 28.52 31.62
29 35 39 42 45 49 56 60 70
28.48 34.38 38.38 41.38 44.38 48.38 55.26 59.26 69.26
3 3.5 4 4.5 5 5.5 6 6.5 7
3.95 4.65 5.25 5.8 6.4 7.05 7.75 8.35 9.2
3.43 4.04 4.58 5.08 5.6 6.15 6.77 7.3 8
12.4 21.6 30.4 38.9 48.8 63.5 92.9 113 170
①,当厚度 h ≤ 6 mm 时的偏差参考 DIN EN 10140, h > 6 mm 时参见 DIN EN 10029 。
②,材料: a)FST=符合DIN 267-26的弹簧钢,硬度HV420~510。 b)奥氏体不锈钢按约定。
