ASTM F 959 - 2017 (a) 英制栓接结构用压紧垫圈型压力指示器 [DTI 垫圈]

ASTM F 959 - 2017 (a) 英制栓接结构用压紧垫圈型压力指示器 [DTI 垫圈]

对应标准： ASTM F959-2017(a) 英制栓接结构用压紧垫圈型压力指示器 [DTI 垫圈]

详细介绍

对应标准数据参考
ASTM F959-2017(a) 英制栓接结构用压紧垫圈型压力指示器 [DTI 垫圈]
Compressible-Washer-Type Diredt Tension Indicators for Use with Structual Fasteners，Inch Series
ASTM F959-2017(a) 英制栓接结构用压紧垫圈型压力指示器 [DTI 垫圈]

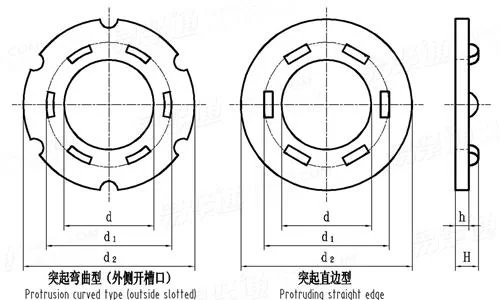

尺寸单位:
公称直径
d
1/2 5/8 5/8
a ③ 		3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
d 最小值
最大值
d1 突起切向直径 (最大值)
d2 最小值 【325】
最大值【325】
最小值 【490】
最大值【490】
n 突起数量 【325】
突起数量 【490】
h 最小值 【325】
最小值 【490】
H 最大值 【325】
最大值 【490】
0.523 0.654 0.654 0.786 0.917 1.048 1.179 1.311 1.442 1.573
0.527 0.658 0.658 0.790 0.921 1.052 1.183 1.315 1.446 1.577
0.788 0.956 0.956 1.125 1.294 1.463 1.631 1.800 1.969 2.138
1.167 1.355 - 1.605 1.855 1.980 2.230 2.480 2.730 2.980
1.187 1.375 - 1.625 1.875 2.000 2.250 2.500 2.750 3.000
1.355 1.605 1.355 1.730 1.980 2.230 2.480 2.730 2.980 3.230
1.375 1.625 1.375 1.750 2.000 2.250 2.500 2.750 3.000 3.250
4 4 - 5 5 6 6 7 7 8
5 5 4 6 6 7 7 8 8 9
0.104 0.126 - 0.126 0.142 0.158 0.158 0.158 0.158 0.158
0.104 0.126 0.126 0.142 0.158 0.158 0.158 0.158 0.158 0.158
0.180 0.220 - 0.230 0.240 0.270 0.270 0.270 0.270 0.270
0.180 0.220 0.220 0.240 0.260 0.270 0.280 0.280 0.280 0.280
①,【325】Type 325——用于美标ASTM A325螺栓
②,【490】Type 490——用于美标ASTM A490螺栓
③,选用
④,材料和性能要求应符合ASTM F959标准中的规定
