米制压紧垫圈指示器（DTI垫圈）[Table 5] (ASTM F959M) ASME B 18.2.6M - 2012

米制压紧垫圈指示器（DTI垫圈）[Table 5] (ASTM F959M) ASME B 18.2.6M - 2012

对应标准： ASME B18.2.6M-2012 米制压紧垫圈指示器（DTI垫圈）[Table 5] (ASTM F959M)

详细介绍

对应标准数据参考

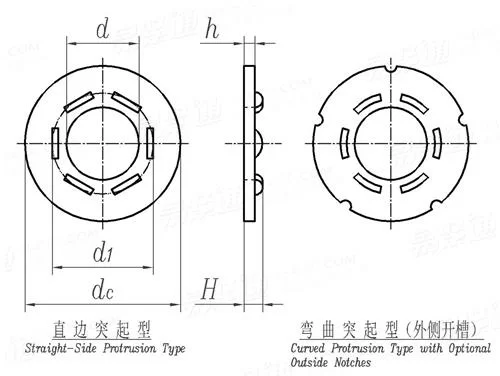

ASME B18.2.6M-2012 米制压紧垫圈指示器（DTI垫圈）[Table 5] (ASTM F959M) Metric Compressible Washer-Type Direct Tension Indicators (ASTM F959M)
	尺寸单位: 毫米(mm)

规格

M16

M20

M22

M24

M27

M30

M36

d		最小值
		最大值
d₁		突起切向直径	最大值
d_c		8.8	最小值
			最大值
		10.9	最小值
			最大值
n		突起数量	8.8
			10.9
h		最小值	8.8
			10.9
H		最大值	8.8
			10.9

16.75	20.95	23.05	25.15	28.30	31.45	37.75
16.85	21.05	23.15	25.25	28.40	31.55	37.85
25.0	29.0	33.0	38.0	43.0	46.5	56.0
35.20	44.00	48.40	52.80	59.40	66.00	79.20
36.80	46.00	50.60	55.20	62.10	69.00	82.80
35.20	44.00	48.40	52.80	59.40	66.00	79.20
36.80	46.00	50.60	55.20	62.10	69.00	82.80
4	5	5	6	6	7	8
4	6	6	7	7	8	9
3.2	3.6	3.6	4.0	4.0	4.0	4.8
3.6	3.6	4.0	4.0	4.0	4.8	4.8
5.5	6.0	6.0	7.0	7.0	7.0	7.5
6.0	6.0	7.0	7.0	7.0	7.5	7.5

①,【8.8】Type 8.8——用于美标ASTM A325M螺栓
②,【10.9】Type 10.9——用于美标ASTM A490M螺栓
③,材料和性能要求应符合ASTM F959M标准中的规定
